Wie man thermochromes Pulver in Epoxidharz einmischt

Mischenthermochromes PulverDurch die Verwendung von Epoxidharz lassen sich Oberflächen herstellen, die ihre Farbe sichtbar in Reaktion auf Wärme verändern – ein funktionaler Effekt, der zunehmend in der Kunsthandwerksbranche, bei interaktiven Bodenbeschichtungen und innovativen Konsumgütern eingesetzt wird. Bei korrekter Anwendung…thermisches PigmentpulverEs dispergiert in Epoxidharz als feine, gleichmäßige Suspension, die bei einer definierten Auslösetemperatur sauber und ohne Streifenbildung oder Totzonen aktiviert wird. Dieser Artikel behandelt die Dispersionsmechanik, Richtlinien für das Mischungsverhältnis, Aktivierungsschwellen und die Fehlermechanismen, die die Farbänderungsleistung beeinträchtigen.thermochromes PigmentharzSysteme.

Womit Sie tatsächlich arbeiten

Thermochrome Pulver für Harzanwendungen sind mikroverkapselte Leukofarbstoffsysteme. Die Wirkstoffe – typischerweise ein Leukofarbstoff, ein Entwickler und ein Lösungsmittel – sind in einer Polymermikrokapsel eingeschlossen, die als feines Pulver sichtbar ist. Die Kapsel selbst ist das Pigment. Diese Unterscheidung ist beim Mischen wichtig.

Im Gegensatz zu anorganischen Pigmenten sind diese Mikrokapseln mechanisch empfindlich und chemisch empfindlich. Ihre Hülle kann durch starke Scherkräfte, reaktive Lösungsmittel oder anhaltende Aushärtungszyklen bei hohen Temperaturen beschädigt werden. Sobald die Kapselwand durchbrochen ist, kommt das Leukofarbstoffsystem mit der Harzmatrix in Kontakt und die Farbänderungsreaktion geht dauerhaft verloren. Es gibt keine Warnung – das ausgehärtete Teil wird einfach nicht mehr aktiviert.

Die Partikelgröße der meisten thermochromen Pulver liegt im Bereich von 1–10 μm. Sie ist fein genug, um bei normalem Epoxidharzguss in Suspension zu bleiben, sofern die Viskosität kontrolliert wird. Gleichzeitig ist sie aber klein genug, dass die Gefahr der Agglomeration besteht, wenn das Pulver vor dem Einbringen in das Harz nicht ordnungsgemäß vordispergiert wird.

Kompatibilität von Epoxidharzsystemen – Was Sie zuerst prüfen sollten

Nicht alle Epoxidsysteme sind geeignet. Zwei Faktoren entscheiden über die thermochrome Kompatibilität, noch bevor Sie ein einziges Gramm Pulver hinzufügen:

Aushärtung exotherm.Die Aushärtung von Epoxidharzen ist exotherm. Bei dicken Schichten können die Innentemperaturen deutlich über 80–100 °C steigen. Die meisten handelsüblichen thermochromen Pigmente haben eine maximale Hitzebeständigkeit von etwa 80 °C (einige Formulierungen erreichen kurzzeitig bis zu 120 °C). Wird diese Temperatur während der Aushärtung überschritten, besteht die Gefahr einer dauerhaften Deaktivierung – nicht nur einer vorübergehenden Farbveränderung, sondern eines irreversiblen Abbaus des Leukofarbstoffsystems im Inneren der Kapsel. Gießharze mit geringer Exothermie oder Dünnschichtgüsse mit gestaffelter Aushärtung sind daher deutlich zu bevorzugen.

pH-Wert und Reaktivität des Harzes.Stark alkalische Harzsysteme oder aminreiche Härter können die Hüllen von Mikrokapseln mit der Zeit angreifen und so nach der Aushärtung zu einem allmählichen Verlust der Aktivierungswirkung führen. Standard-Bisphenol-A-Epoxidharze mit aliphatischen oder cycloaliphatischen Aminhärtern sind im Allgemeinen unbedenklich. UV-härtende Epoxidharze sind ebenfalls geeignet, sofern die UV-Bestrahlungszeit kontrolliert wird und keine übermäßige lokale Wärmeentwicklung entsteht.

Wichtig zu wissen: BPA-freie thermochrome Serien (wie z. B. die lebensmittelkonforme KTP-xxF-Reihe von Kolortek) verwenden eine andere Verkapselungschemie mit etwas größeren Kapseln (3–10 μm). Diese sind in reaktiven Harzsystemen tendenziell etwas robuster, die gleichen Vorsichtsmaßnahmen bezüglich der Exothermie gelten jedoch weiterhin.

Auswahl des richtigen thermochromen Pulvers für Epoxidharz

Die Aktivierungstemperatur ist die wichtigste Spezifikation. Definieren Sie Ihre Anforderungen vor der Bestellung. Thermochrome Pulver lassen sich in zwei Verhaltenskategorien einteilen:

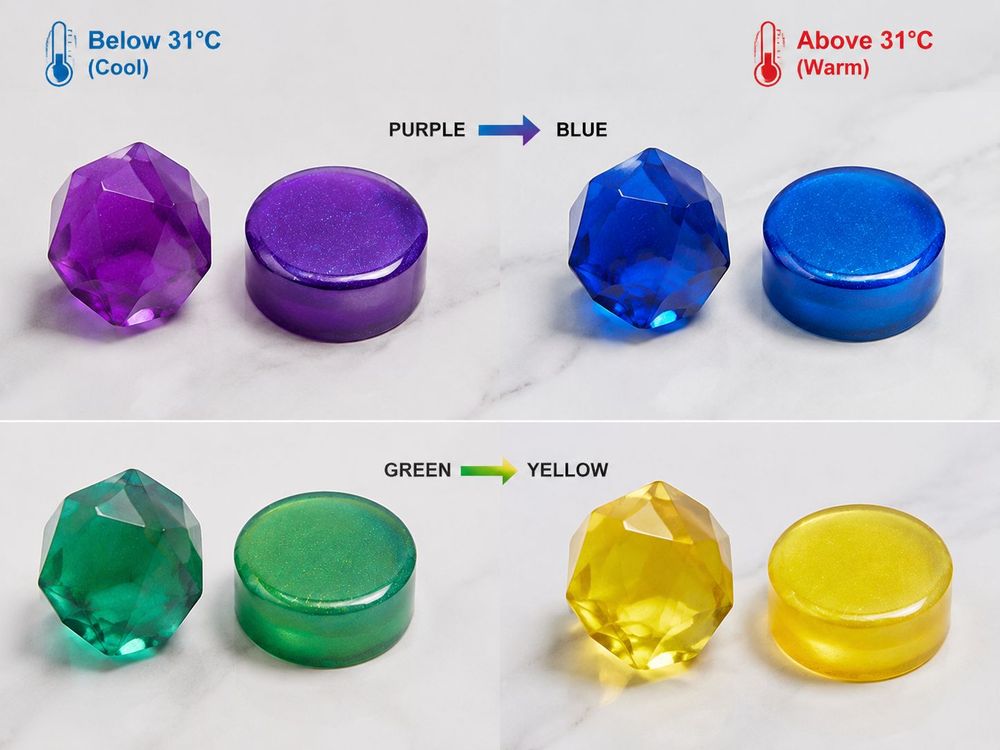

Für berührungsaktivierte Epoxidharz-Kunst – bei der eine Handfläche oder Fingerspitze die Veränderung auslöst – ist eine Temperatur von 31–32 °C optimal. Sie liegt über der durchschnittlichen Raumtemperatur (wodurch Fehlaktivierungen vermieden werden) und reagiert gleichzeitig zuverlässig auf Hautkontakt.

Wenn die Hintergrundfarbe für den Enthüllungseffekt wichtig ist, beachten Sie: Farbige, farblose Typen legen das darunterliegende Material frei. Wählen Sie die Farbe Ihres Substrats oder Ihrer Basisschicht daher sorgfältig aus.

Der Mischprozess – Schritt für Schritt

Die Reihenfolge ist entscheidend. Thermochromes Pulver darf niemals direkt in eine gemischte Epoxidharz-Mischung gegeben und kräftig gerührt werden. Dies führt gleichzeitig zu Verklumpung und Beschädigung der Kapsel.

Schritt 1 — Das Pulver vordispergieren.Wiegen Sie das thermochrome Pulver ab und mischen Sie es mit einer kleinen Menge Komponente A (Harzkomponente), bevor der Härter hinzugefügt wird. Verwenden Sie für diese Dispersionspaste ein Gewichtsverhältnis von etwa 1 Teil Pulver zu 5–10 Teilen Harz. Rühren Sie von Hand oder mit einem langsam laufenden Spatel – nicht mit einem elektrischen Rührgerät. Ziel ist die vollständige Benetzung aller Partikel ohne Scherung. Dieser Vordispergierschritt ist entscheidend. Er verhindert die Bildung trockener Agglomerate, bevor diese sich in der aushärtenden Matrix festsetzen.

Schritt 2 — Härter hinzufügen.Sobald das Pulver vollständig in Komponente A eingerührt ist, geben Sie Komponente B (Härter) gemäß den Herstellerangaben hinzu. Rühren Sie vorsichtig, aber gründlich um – kratzen Sie dabei die Seiten und den Boden des Behälters ab. Rühren Sie die Mischung 3–5 Minuten lang von Hand. Vermeiden Sie es, Luftblasen einzurühren; diese stören das Erscheinungsbild und lassen sich nach dem Mischen nur schwer entfernen.

Schritt 3 – Entgasen, falls möglich.Ein kurzer Vakuum-Entgasungszyklus (1–3 Minuten unter Vakuum) entfernt eingeschlossene Luft ohne zusätzliche thermische Belastung. Steht keine Vakuumkammer zur Verfügung, lassen sich die meisten Oberflächenblasen durch kurzes Erhitzen der Oberfläche nach dem Gießen entfernen; tiefer liegende Hohlräume werden dabei jedoch nicht erreicht.

Schritt 4 — In dünnen Schichten eingießen.Bei Standard-Gießharzen sollte die Schichtdicke einzelner Gussschichten unter 6 mm liegen. Dicke Gussschichten konzentrieren die entstehende Wärme. Soll die gewünschte Tiefe erreicht werden, empfiehlt sich das Auftragen mehrerer dünner Schichten mit jeweils vollständiger Aushärtungszeit.

Belastungsverhältnisse und was tatsächlich auf jeder Ebene geschieht

Es gibt kein allgemeingültiges richtiges Verhältnis – es hängt von der gewünschten Farbtiefe, der Schichtdicke und davon ab, ob Sie eine Hintergrundfarbe für den Kontrast verwenden. Dennoch sind dies praktische Ausgangspunkte:

In der Praxis liegt der Epoxidharzanteil bei den meisten Anwendungen im Kunstbereich zwischen 5 und 8 %. Darunter kann der Farbwechseleffekt verwaschen wirken. Ab 12 % lässt sich die Paste nur noch schwer vollständig entgasen, und das Risiko von ungelösten Agglomeraten steigt stark an.

Thermochrome Pulver lassen sich mit anderen Pigmenten schichten – Perlglanz- und Metallic-Pigmente sind gängige Kombinationen. Beim Mischen sollte die thermochrome Komponente zuletzt hinzugefügt werden. Die Gesamtpigmentmenge sollte die vom Harzhersteller empfohlene Obergrenze nicht überschreiten (üblicherweise 20–25 %).

Aushärtungsbedingungen und Temperaturmanagement

Bei thermochromen Harzsystemen ist die Aushärtung bei Raumtemperatur der wärmeunterstützten Aushärtung stets vorzuziehen. Falls der Harzhersteller eine Nachhärtung bei erhöhter Temperatur zur Erzielung der vollen mechanischen Eigenschaften vorschreibt, sollte die Temperatur so nah wie möglich am minimalen effektiven Wert – idealerweise unter 60 °C – gehalten und die Zyklusdauer überwacht werden.

Vermeiden Sie es, frisch gegossenes thermochromes Harz in einem warmen Raum oder in der Nähe einer Wärmequelle zu lagern, um die Aushärtung zu beschleunigen. Dies trägt nicht wesentlich zur Aushärtung bei und erhöht das Risiko lokaler exothermer Reaktionen. Optimal ist eine stabile Umgebungstemperatur von 20–25 °C mit guter Luftzirkulation.

Ein häufig übersehener Fehlergrund: das Gießen eines thermochromen Harzteils in eine dicke Silikonform mit geringer Wärmeleitfähigkeit. Die Form staut die Wärme während der Exothermie. Bei dünnen Gussteilen spielt dies kaum eine Rolle, doch bei Teilen mit einer Dicke von über 10 mm können die Innentemperaturen unerwartet hoch ausfallen. Aluminiumformen oder offene Gussformen leiten die Wärme deutlich besser ab.

Arbeiten mit Wärmepulver für Epoxidharze – Häufige Fehlerursachen

Warum verstehenThermisches Pulver für EpoxidharzDie Dokumentation von Anwendungsfehlern ist hilfreicher als eine Checkliste mit Geboten und Verboten.

Verlust der Aktivierung nach der Aushärtung.Das Werkstück sieht normal aus, ändert aber nicht seine Farbe. Ursache: Die Exothermie überschritt während der Aushärtung die Hitzetoleranz der Kapsel, oder das Härtersystem griff die Kapselhüllen chemisch an. Vorbeugung: Geringere Gießstärke, Verwendung von Harz mit niedriger Exothermie, Vermeidung von Härtern mit hohem Amingehalt.

Fleckige oder ungleichmäßige Farbveränderung.Manche Bereiche reagieren, andere nicht. Ursache: Trockene Agglomerate, die bei der Vordispergierung nicht vollständig benetzt wurden. Das Pulver ist zwar vorhanden, aber nicht suspendiert – es befindet sich in verklumpten Bereichen. Vorbeugung: Vordispergieren Sie immer in Komponente A, bevor Sie den Härter hinzufügen.

Träge Aktivierungsreaktion.Der Farbumschlag erfolgt zwar, aber langsam und unvollständig. Ursache: Das Beladungsverhältnis ist für die Schichtdicke zu gering, oder die gewählte Aktivierungstemperatur weicht zu stark von der Umgebungstemperatur ab. Die Pigmentauswahl sollte überdacht werden – eine Aktivierungstemperatur von 31 °C in einem Raum mit ganzjährig 28 °C führt zu einer nahezu konstanten Aktivierung und lässt das Werkstück mitten im Farbumschlag „feststecken“.

Die Wirkung lässt über Monate hinweg allmählich nach.Dies deutet in der Regel auf Feuchtigkeitseintritt oder UV-bedingten Abbau der Polymerhülle der Mikrokapsel hin. Durch Versiegeln des fertigen Produkts mit einem UV-beständigen Klarlack wird die Lebensdauer bei normalem Umgebungslicht deutlich verlängert.

Anwendungsbeispiele, die es wert sind, in Betracht gezogen zu werden

Epoxidharz-Bodenbeschichtungen mit thermochromen Pigmenten: Thermochrome Schichten werden typischerweise als Zwischenbeschichtung zwischen einer getönten Grundierung und einer transparenten Deckschicht aufgetragen. Die Grundfarbe wird bei Wärmeeinwirkung (z. B. durch Begehung oder Strahlungswärme) sichtbar und nimmt beim Abkühlen der Oberfläche wieder die thermochrome Farbe an. Die Aktivierungstemperatur muss sorgfältig kalibriert werden – Bodenflächen in sonnenexponierten Bereichen können regelmäßig Temperaturen über 35 °C erreichen, wodurch ein bei 31 °C aktiviertes Pigment dauerhaft aktiviert bliebe.

Kunsthandwerk und Harzguss: die idealen Bedingungen für diese Pigmente. Dünne Gussschichten, Aushärtung bei Raumtemperatur, Aktivierung durch Berührung. Ein mit KTP-31-JB (schwarz bis farblos bei 31 °C) über einer weißen oder metallischen Grundierung gegossenes Objekt erscheint bei Raumtemperatur vollständig deckend schwarz und gibt die Grundierung bei Berührung vollständig frei – ein eindrucksvoller, klarer Effekt mit minimalem Aufwand bei der Formulierung.

Funktionale Temperaturindikatoren: Ein hochempfindliches Pigment wie KTP-45-BR, eingebettet in eine epoxidbeschichtete Oberfläche, kann als einfacher Temperaturindikator dienen – ein Farbumschlag signalisiert, dass eine Oberfläche eine relevante Temperaturschwelle erreicht hat. Dies ist eine legitime funktionale Anwendung, auch wenn es sich nicht um ein Präzisionsinstrument handelt.

Häufig gestellte Fragen

Kann ich thermochromes Pulver mit UV-härtenden Epoxidharzen verwenden?

Ja, mit Einschränkungen. UV-härtende Systeme erzeugen typischerweise weniger anhaltende Wärme als thermisch härtende Epoxidharze, was vorteilhaft ist. Problematisch ist die UV-Bestrahlung während der Aushärtung – längere oder intensive UV-Bestrahlung kann in manchen Formulierungen die Mikrokapselhüllen schädigen. Führen Sie daher vor der Herstellung einer kompletten Charge einen kurzen Testaushärtungsprozess durch. Falls die Aktivierungsreaktion nach der Aushärtung nachlässt, reduzieren Sie die UV-Bestrahlungszeit oder -intensität.

Kann ich verschiedene Aktivierungstemperaturen in einem Guss mischen?

Technisch gesehen ja. In der Praxis entsteht ein mehrstufiger Farbwechseleffekt, bei dem verschiedene Pigmente bei unterschiedlichen Temperaturen aktiviert werden. Das visuelle Ergebnis ist komplex und oft trüb, wenn die Farben nicht in jeder Stufe sorgfältig aufeinander abgestimmt sind. Diese Technik ist bei geschichteten Gussvorgängen wirkungsvoller als bei einem einzigen, vermischten Guss.

Beeinflusst das thermochrome Pigment die mechanischen Eigenschaften von ausgehärtetem Epoxidharz?

Bei üblichen Beladungsgraden (5–10 %) ist der Einfluss auf Zugfestigkeit, Härte und Flexibilität minimal und liegt im Allgemeinen innerhalb der normalen Schwankungsbreite von pigmenthaltigen Epoxidharzen. Bei sehr hohen Beladungsgraden (15 % und mehr) kann es zu einer leichten Verringerung der Transparenz und einer gewissen Beeinträchtigung der Oberflächenhärte kommen, was jedoch bei dekorativen oder künstlerischen Anwendungen selten ein funktionales Problem darstellt.

Lässt der Farbwechseleffekt nach wiederholten Aktivierungszyklen dauerhaft nach?

Das Leukofarbstoffsystem ist für Tausende reversibler Aktivierungszyklen unter normalen Gebrauchsbedingungen ausgelegt. Die Degradation wird primär durch UV-Strahlung, aggressive Chemikalien oder anhaltend extreme Temperaturen verursacht – nicht durch den Aktivierungszyklus selbst. Ein gut versiegeltes Harzteil sollte im Innenbereich seine Leistungsfähigkeit über Jahre hinweg beibehalten.

Für spezifische Produktauswahl, Formulierungsparameter oder Proben von thermochromen Pulvern für Harztests wenden Sie sich bitte direkt an das technische Team von Kolortek untercontact@kolortek.com.
